Panelmonterad LED-lampa

Panelmonterad LED-lampa: Storlekar, IP-klassificeringar och ledningar för kontrollpaneler



Du använder panelmonterade LED-lampor för att visa status och göra kontrollpaneler säkrare. Dessa lampor är mycket viktiga i fabriker. De hjälper dig att titta på maskiner och stoppa problem snabbt. Att välja rätt storlek, IP-klassning och kabeldragning hjälper lamporna att hålla länge och följa reglerna.

Världsmarknaden för panelmonterade indikatorlampor var över 710 miljoner USD 2023. Den kan växa till nästan 1,2 miljarder USD 2033. Detta visar att många OEM-tillverkare, EPC-entreprenörer och chefer vill ha dessa lampor.



Nyckel takeaways

Panelmonterade LED-lampor hjälper till att hålla kontrollpanelerna säkra och effektiva genom att visa tydliga signaler. - Att välja rätt storlek och IP-klassning gör att LED-lampor passar och håller på tuffa ställen. - Att använda vanliga storlekar för panelmonterade LED-lampor gör dem enklare att installera och sparar pengar för företag. - Bra ledningsmetoder, som parallella ledningar, gör det enkelt att styra lampor{3} LED-certifiering{3} montera LED-lampor hjälper till att uppfylla säkerhetsreglerna och gör att de fungerar bättre.



Vad är en panelmonterad LED-lampa?

Panelmonterade LED-lampor är små enheter som lyser upp. Du sätter dem på kontrollpaneler eller maskiner. De visar dig signaler om hur saker och ting fungerar. Varje färg betyder något annat. Du kan snabbt se problem eller varningar. Dessa lampor är gjorda för att hålla länge. De klarar dåligt väder och tuffa platser. Du kan lita på dem i fabriker eller utanför.



Nyckelfunktioner i kontrollpaneler

Panelmonterade LED-lampor hjälper till med viktiga jobb i kontrollpaneler.

De låter dig kontrollera utrustningens status.

De gör saker säkrare för arbetarna.

De hjälper arbetet att gå snabbare och smidigare.

I fabriker hjälper dessa lampor dig att titta på maskiner. Tekniker kan snabbt hitta problem. Detta innebär mindre tid när maskiner slutar fungera. Ibland fungerar dessa lampor med larm eller skärmar. Detta hjälper dig att veta vad som händer och agera snabbt.

Tips: Välj vandalsäkra- eller explosionssäkra-lampor för farliga platser. Dessa typer håller dina lampor säkra och ditt arbete igång.



Fördelar för industriella tillämpningar

Panelmonterade LED-lampor är bra för fabriker och andra tuffa platser. De fungerar bra även med damm, vatten eller skakningar. Du behöver inte byta ut dem ofta. De hjälper till att hålla arbetarna säkra eftersom varningar är lätta att se. Om du köper för ett företag hjälper dessa lampor dig att följa reglerna. Du spenderar mindre pengar på att fixa eller byta ut dem. Att välja rätt LED-lampa för panelmontering hjälper dig att spara pengar och håller saker och ting att fungera under lång tid.



Panelmonterade LED-ljusstorlekar



Vanliga storleksalternativ

Det är viktigt att känna till de vanliga storlekarna innan du väljer en panelmonterad LED-lampa. Företag tillverkar olika monteringshålsdiametrar för många paneler och jobb. De flesta storlekar går från små pilotljus till stora indikatorer för fabriker.

Monteringshål Storlek	Diameter (tum)	Diameter (mm)	Typisk tillämpning
Minimum	0.156"	3,9 mm	Kompakta paneler, trånga utrymmen
Små	0.25"	6,35 mm	Maskinstatusindikatorer
Medium	0.312"	7,9 mm	Allmänna kontrollpaneler
Standard	0.375"	9,5 mm	Industripaneler
Stor	0.50"	12,7 mm	Tunga-miljöer
Extra large	0.68"	17,3 mm	Signaler med hög-synlighet
Maximal	1.18"	30 mm	Panelmonterade LED-pilotlampor

Obs: Det 30 mm (1-3/16") monteringshålet är mycket vanligt för pilotljus i fabriker. Du kommer att se denna storlek i många byggnader och arbetsområden.



Att välja rätt storlek

Du måste matcha panelens hålstorlek till LED-ljusstorleken. Detta hjälper ljuset att passa bra och fungera rätt. Om hålet är för litet passar inte ljuset. Om hålet är för stort kan ljuset falla ut eller inte täta. Titta alltid på tillverkarens datablad för rätt hålstorlek.

Se till att hålstorleken matchar LED-lampan för enkel installation.

Standardstorlekar hjälper dig att sätta in ljus snabbare och hålla panelen snygg.

Att använda storlekar som 600x600 mm för tak eller 30 mm för pilotljus betyder att du inte behöver speciella ändringar.

När du köper till ditt företag är det smart att använda standardstorlekar. Du kan beställa fler på en gång och undvika problem med monteringen. Standardstorlekar gör det enklare att köpa och spara pengar. Du kan byta ut gamla lampor eller lägga till nya utan att ändra hela panelen.



Materialalternativ	Kostnadspåverkan	Varaktighet	Kompatibilitet
Aluminium	Medium	Hög	Uppfyller DIN EN 485
Plast	Låg	Medium	UL94-kompatibel
Rostfritt stål	Hög	Mycket hög	IEC 60249-kompatibel

Tips: Kontrollera alltid materialtyp och beläggningsregler. Aluminium med DIN EN 485 håller längre på tuffa ställen. Plast är billigare men kanske inte håller så länge.

B2B-köpare bör också kontrollera säkerhets- och elregler. Du måste följa UL94 brandfarlighet och IEC 60249 för säkerhets skull. Om du arbetar där det finns mycket sol eller vatten, kontrollera efter IP-klassning och IEC 60529. Se till att din panelmonterade LED-lampa fungerar med lokal ström, som 110V/220V AC eller 12V/24V DC. Detta hjälper till att stoppa spänningsfall och gör att lamporna fungerar längre.

Om du använder standardstorlekar och certifierade material kommer dina lampor att fungera bättre och hålla längre. Det gör det också lättare att uppgradera senare.



IP-klassificeringar för panelmonterade LED-lampor





Förstå IP-klassificeringar



Du bör känna till IP-klassificeringar innan du väljer en panelmonterad LED-lampa. IP betyder "Intrångsskydd". Detta betyg visar hur väl ljuset håller bort damm och vatten. International Electrotechnical Commission, eller IEC, gör dessa regler. Varje IP-klassificering har två nummer. Den första siffran talar om hur mycket den blockerar fasta ämnen som damm. Den andra siffran talar om hur mycket den blockerar vätskor som vatten.

Här är en enkel tabell som visar vad varje nummer betyder:

Siffra	Skyddstyp	Skala Beskrivning
1	Fasta ämnen	0 (inget skydd) till 6 (totalt skydd)
2	Vätskor	0 (inget skydd) till 8 (högsta skyddet)

Till exempel betyder IP65 att ljuset är dammtätt- och kan hantera vattenstrålar. Du kommer att se dessa betyg på datablad och produktetiketter. Kontrollera alltid IP-klassningen för att se till att den passar dina behov.



Välja IP-klassificeringar för olika miljöer

Du måste välja rätt IP-klassificering för ditt jobb. Betyget hjälper ljuset att hålla längre och håller din panel säker. Olika jobb kräver olika skyddsnivåer. Telekomföretag använder IP44 eller IP65 för rack och skåp. EPC-entreprenörer väljer IP66 eller IP67 för tuffa arbetsplatser. Distributörer vill ha alternativ för många kunder.

Här är de vanligaste IP-klassificeringarna och vad de skyddar mot:

IP-betyg	Skydd av fasta ämnen	Vätskeskydd	Typiskt användningsfall	Livslängdsuppskattning	IEC Standard Referens
IP20	Grundläggande	Ingen	Hem, kontor, telekomställ	30 000 timmar	IEC 60529
IP40	Måttlig	Ingen	Kök, brukspaneler inomhus	35 000 timmar	IEC 60529
IP44	Damm, stänk	Stänk	Detaljhandel, telekom, täckt utomhus	40 000 timmar	IEC 60529
IP54	Damm, spray	Vattenspray	Kommersiell, lätt industri	45 000 timmar	IEC 60529
IP65	Dammtät-	Vattenstrålar	Kök, uteskåp	50 000 timmar	IEC 60529
IP66	Dammtät-	Kraftfulla jets	Industriella, EPC-platser	50 000 timmar	IEC 60529
IP67	Dammtät-	Nedsänkning	Pooler, exponerade utomhuspaneler	50 000 timmar	IEC 60529
IP68	Dammtät-	Nedsänkning	Marin, tunnelbana, telekom	50 000 timmar	IEC 60529

Obs: IEC 60529 är huvudregeln för IP-klassificeringar. Kontrollera alltid detta när du köper till ditt företag.



Typiska urvalsscenarier

Använd den här listan för att matcha IP-klassificeringar till var du arbetar:

Användning inomhus:

IP20: Bra för hem och telekomställ med lite damm.

IP30: Fungerar i fuktiga rum, som badrum.

IP40: Bra för kök eller paneler med lite damm.



Användning utomhus:

IP44: Använd för täckta utomhusplatser, som verandor.

IP65: Välj för öppna områden med regn, som trädgårdar.

IP67 eller högre: Behövs för platser med mycket vatten, som pooler.

Tänk alltid på vad som kan gå fel i ditt område. I livsmedelsfabriker håller IP65 ditt panelmonterade LED-ljus säkert från vatten och damm. För telekomskåp utomhus skyddar IP66 eller IP67 mot regn och dammstormar.



Mest angivna IP-klassificeringar

Dessa betyg används mest på arbets- och affärsplatser:

IP44: Används i butiker och telekomrum för grundläggande damm- och vattensäkerhet.

IP65: Vanligt i kök och utomhusskåp för damm och vattenstrålar.

IP66: Bäst för fabriker för fullt damm och visst vattenstänkskydd.



Prisintervall och upphandlingspåverkan

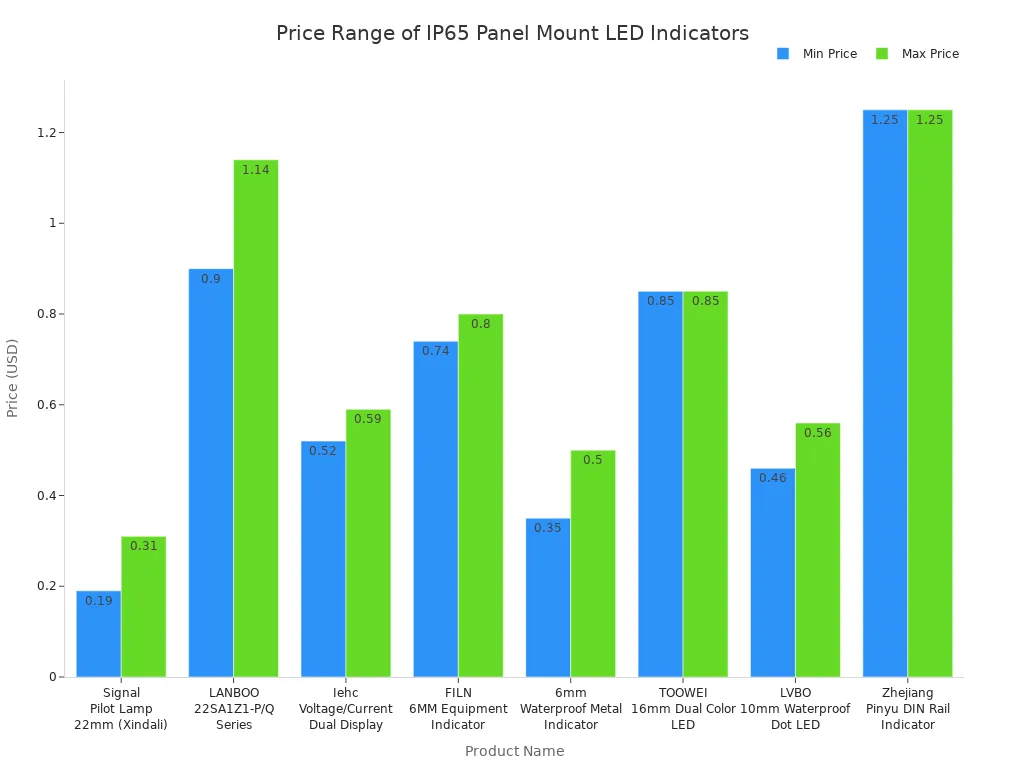

När du köper panelmonterade LED-lampor till ditt företag är priset viktigt. IP65-lampor kostar vanligtvis mellan $0,19 och $1,25 styck. Priset beror på storlek, färg och funktioner. Högre IP-klassificeringar som IP67 eller IP68 kostar mer men skyddar bättre och håller längre. Du kan se prisskillnaderna i diagrammet nedan:

Produktnamn	Prisintervall	Nyckelattribut
Signal Pilot Lampa 22mm	$0.19-0.31	12-220V, Flerfärgad
LANBOO 22SA1Z1-P/Q-serien	$0.90-1.14	Metallhölje, RGBYW-färger
Iehc Spännings-/strömdisplay	$0.52-0.59	12-440V, IP65, Dubbelfunktion
FILN 6MM utrustningsindikator	$0.74-0.80	12-220V, industrikvalitet
6 mm vattentät metallindikator	$0.35-0.50	IP67, 5-220V, Trådkablar
TOOWEI 16mm Dual Color LED	$0.85	12-220V, trefärgsalternativ
LVBO 10mm Vattentät Dot LED	$0.46-0.56	IP67, 12-220V, RGBYW
Zhejiang Pinyu DIN Rail Ind.	$1.25	18 mm, AC/DC, Modulär

Tips: Om du köper mycket på en gång kan du få bättre erbjudanden. Högre IP-klassificeringar kostar mer till en början, men du sparar pengar senare eftersom du inte behöver fixa eller byta ut dem så ofta.



B2B-köparanalys

Telekomföretag behöver IP44 eller IP65 för nätverksskåp. EPC-entreprenörer bör använda IP66 eller IP67 för externa och tuffa jobb. Distributörer måste ha många IP-klassificeringar för olika köpare. Du kan få mer värde genom att matcha IP-betyget med ditt jobb. Detta hjälper till att stoppa problem och gör att dina kontrollpaneler fungerar längre.

Varning: Om du väljer fel IP-klassificering kan du få vattenskador, damm inuti och tidigt fel. Kontrollera alltid ditt arbetsområde och IEC-regler innan du köper.



Ledningspanelmonterade LED-lampor



Standard ledningsmetoder

Du måste välja rätt sätt att koppla din kontrollpanel. Ledningarna du väljer ändrar hur du använder varje lampa. Det gör också att fixa saker lättare eller svårare. Här är en enkel tabell som visar de viktigaste ledningssätten:

Ledningsmetod	Beskrivning
Seriekabeldragning	Ansluter omkopplare efter varandra. Använd detta för start-stoppkedjor.
Parallell ledning	Varje switch har sin egen krets. Detta är bra för separat kontroll.
Daisy-Kedjesele	Använder färdiga-selar. Detta hjälper dig att koppla många lampor snabbt.

De flesta fabriker använder parallella ledningar eftersom det är flexibelt. Du kan tända eller släcka en lampa utan att ändra de andra. Daisy-kedjeselar hjälper dig att slutföra kablarna snabbt. Detta är användbart om du har många lampor.

LED Typ B-ledningar fungerar med normala spänningar som 120V eller 277V.

Kontrollera alltid hur mycket ström din LED-lampa använder.

Se till att spänningen är rätt för ditt system så att inget går sönder.



Säkerhets- och installationstips

Du måste följa säkerhetsreglerna när du kopplar in kontrollpaneler. Följ alltid National Fire Protection Associations regler. National Electrical Code säger att du måste märka alla kablar och hårdvara. Använd tydliga etiketter och skyltar så att arbetare kan åtgärda problem snabbt.

Tips: Läs alltid instruktionerna från tillverkaren innan du börjar. Detta hjälper dig att göra saker rätt och håller ditt system säkert.

Här är några misstag du inte bör göra:

Att inte läsa instruktionerna kan vara farligt.

Att placera lampor på fel ställe gör dem svåra att se och slösar bort energi.

Att glömma att kontrollera och rengöra lamporna gör att de fungerar dåligt.

Att inte kontrollera kablar kan få lamporna att flimra eller sluta fungera.

För AC-ledningar, kontrollera vilken tråd som är vilken och använd rätt motstånd. För DC-ledningar, matcha plus- och minusledningarna. Stäng alltid av strömmen innan du börjar arbeta.

Varning: Om du installerar och kontrollerar dina lampor på rätt sätt kommer din kontrollpanel att vara säker och fungera bra. Det betyder mindre tid att fixa saker och mer sparade pengar.



Snabbreferenstabell



Jämförelse av storlek och utskärning

Du måste välja rätt storlek och utskärning för ditt jobb. Du kan hitta dessa detaljer i datablad från tillverkaren. Tabellen nedan visar vanliga storlekar och var de används:

Storlek (mm)	Utskärning (mm)	Typisk tillämpning	Material	Spänning	Anteckningar
8	8	Instrumentpaneler för fordon, kompakta paneler	Polykarbonat	12V DC	För trånga utrymmen
12	12	Små kontrollboxar, VVS-enheter	Polykarbonat	24V DC	Lätt att installera
16	16	Allmänna kontrollpaneler, operatörsstationer	UL94V-0 Polykarbonat	24V/220V AC	Den vanligaste industriella storleken
22	22	Industriell automation, OEM-panelbyggen	UL94V-0 Polykarbonat	220V AC/DC	Skruvterminalanslutning
30	30	Kraftiga-applikationer med hög-synlighet	Rostfritt stål	220V AC	För pilotljus

Tips: Kontrollera databladet för rätt utskärningsstorlek innan du köper. Att använda standardstorlekar sparar tid och pengar när du sätter in lamporna.



Översikt över IP-betyg

Att välja rätt IP-klassning håller din utrustning säker från damm och vatten. Tabellen nedan visar vanliga IP-koder och vad de skyddar mot:

IP-kod	Skydd av fasta ämnen	Vätskeskydd	Typiskt användningsfall
IP20	Föremål större än 12,5 mm	Inget vattenskydd	Inomhus, telekomställ
IP40	Föremål större än 1 mm	Inget vattenskydd	Kök, brukspaneler
IP54	Skyddad från damm	Vattenstänk	Kommersiell, lätt industri
IP65	Inget damm kan komma in	Vattenstrålar	Utomhusskåp, matväxter
IP67	Inget damm kan komma in	Kan gå under vatten upp till 1 meter	Pooler, utomhuspaneler
IP68	Inget damm kan komma in	Kan gå under vatten djupare än 1 meter	Marin, underjordisk
IP69K	Inget damm kan komma in	Högtrycksvattenstrålar{{0}	Livsmedelsbearbetning, tvättområden

Obs: För utomhus eller tuffa platser, välj IP65 eller högre. Detta hjälper dina lampor att hålla längre.



Ledningstyper

Du kan välja mellan olika ledningstyper för ditt projekt. Tabellen nedan förklarar huvudtyperna:

Kabeltyp	Beskrivning	Bäst för	Anslutningstyp
Parallell	Varje lampa har sin egen tråd	Industripaneler, enkel reparation	Skruva/skjuta-in
Serie	Ljus är sammanlänkade i en kedja	Enkla statuslampor	Löd/Crimp
Daisy-Kedjesele	Färdig sele för snabb installation	Stora paneler, OEM-byggen	Plugga-in

Parallell ledning låter dig fixa en lampa utan att stoppa andra.

Daisy-kedjeselar hjälper dig att slutföra stora jobb snabbare.

Sätt alltid etiketter på dina kablar och följ säkerhetsreglerna. Detta gör ditt system säkrare och lättare att fixa.

Att välja rätt storlek, IP-klassning och kabeldragning hjälper dina kontrollpaneler att förbli säkra och fungera bra. Att få dina delar från bra leverantörer innebär att du får kvalitetsprodukter i tid. Detta hjälper dig också att avsluta projekt när du behöver och håller dina system att fungera.

Pålitliga leverantörer skickar bra produkter som följer reglerna och kommer fram när de lovas.

Användbar efter-service gör kunderna nöjda och hjälper ditt företag att gå bra under lång tid.

Certifiering	Beskrivning
CE	Följer säkerhets- och hälsoregler i Europa.
RoHS	Stoppar användningen av skadliga material.
SAA	Behövs för Australien.

Kontrollera snabbreferenstabellen och väljarguiderna för att jämföra val och välja de bästa för ditt företag.



FAQ



Varför ska du välja panelmonterade LED-lampor med hög IP-klassning?

En hög IP-klassning håller damm och vatten ute. Detta hjälper din kontrollpanel att arbeta längre. Du lägger mindre tid på att fixa saker. Du sparar pengar på reparationer. Den uppfyller säkerhetsreglerna för tuffa platser. Dina lampor håller längre ute eller i fabriker.



Varför spelar storleken på panelmonterade LED-ljus betydelse för ditt projekt?

Du behöver rätt storlek för dina panelhål. Standardstorlekar gör installationen enkel. Du kan byta lampor utan extra arbete. Du betalar inte mer för särskilda förändringar. Din panel ser snygg ut och följer reglerna.



Varför är korrekt kabeldragning viktigt för panelmonterade LED-lampor?

Bra ledningar håller ditt system säkert. Det hjälper signalerna att fungera rätt. Du stoppar elektriska problem och sparar tid på att fixa saker. Du följer säkerhetskoder. Ditt system fungerar bra och är lätt att uppgradera.



Varför föredrar B2B-köpare certifierade panelmonterade LED-lampor?

Certifierade lampor följer världens säkerhetsregler som CE och RoHS. Du vet att produkten är säker och laglig. Kunderna litar mer på dig och du slipper problem. Att köpa är enklare och mer pålitligt för ditt företag.
